【成果推介】

板材折彎是工業生產一項重要而應用廣泛的加工工藝。板材在折彎過程中容易出現回彈現象以及由于板內應力以及板厚不均勻引起加工誤差，因此需要對折彎角度實時測量，才能保證折彎精度。

對于折彎角度測量傳統的檢測方式有兩種，一種是人工檢測，首件試折后人工測量角度和直線等精度，再通過調整相關補償裝置修正，這種方式暴露了效率低，適應性差，精度低等缺陷；另一種是采用半閉環控制方式，即調整上模下壓量控制折彎角度，而板材成型的角度與模具開口，板材厚度，材料回彈，上模下壓量有關，數控裝置只能控制上模下壓量，對環外因素造成誤差無能為力。因此，亟需設計一種新的板材折彎角度測量裝置。

針對現有技術的缺陷，本實用新型的目的在于提出一種板材折彎角度在線測量裝置，旨在解決現有的測量中效率低、適應性差、精度低等問題。

該成果的技術創新點有：

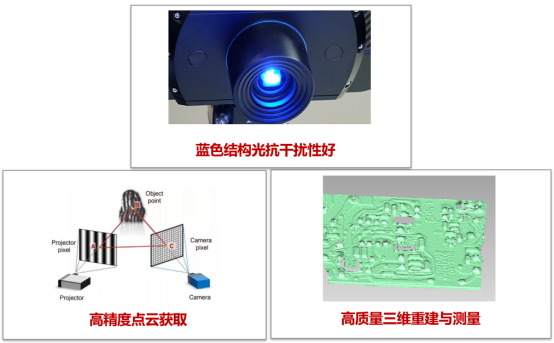

1、基于藍色結構光的高精度三維重建與測量

（1）高質量三維點云采集硬件

利用藍色結構光、先進的多頻外差原理以及高質量工業相機獲取點云。

（2）多種點云后處理和優化算法

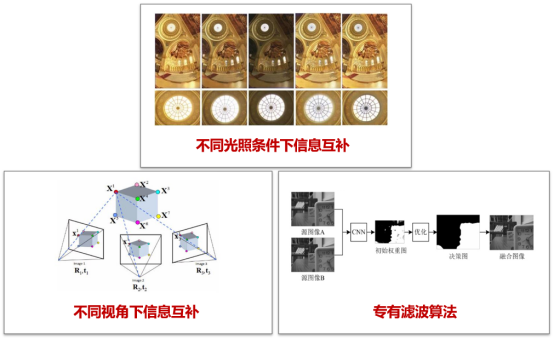

2、多重曝光技術和專有濾波算法

（1）多重曝光技術

通過不同的光照條件和視角對樣本進行多維描述，解決高反光和深色產品的信息丟失問題。

（2）專有濾波算法

專有濾波算法可對外界環境光有效抑制，確保對閃亮和反射表面的可靠檢測，例如彎曲不銹鋼、銅、黃銅和箔材料。

可實現參數實時控制與精確測量，技術優勢明顯

本成果入選2020年湖北省重點研發計劃項目，已獲得2項專利、發表文章2篇。

產品的主要技術指標：

1、測量角度范圍：45°-150°；

2、角度測量精度：±20'；

產品的主要特點：

1、測量采樣速率高達 5000 赫茲，精度 <±0.1°。它可以直接連接到設備的 PLC，完成對折彎成型參數的實時控制，提高生產率和折彎機的效率；

2、HK2000系列角度測量裝置采用藍色高性能激光器、多重曝光技術和專有濾波算法可對外界環境光有效抑制，確保對閃亮和反射表面的可靠檢測，例如彎曲不銹鋼、銅、黃銅和箔材料；

3、采用高分辨率CCD采集相機可實現在較短的掃描輪廓范圍內就足以支持精確的角度測量，可實現小尺寸折彎參數的精確測量；

4、HK2000系列角度測量裝置為自動運行，無需外部計算機。這為客戶提供了一個極其強大、低維護成本且經濟高效的解決方案；

5、HK2000系列角度測量裝置具有緊湊的 IP67 防水外殼，視野寬廣，易于集成，可以提供不同的接口方式，無需任何轉換或調整。

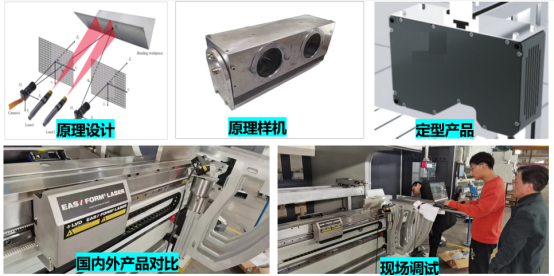

目前，已開發出定型產品并完成現場調試，產品已與多家知名企業合作。

競爭優勢明顯，市場前景廣闊

數控折彎機是利用所配備的模具(通用或?qū)Ｓ媚＞?將冷態下的金屬板材折彎成各種幾何截面形狀的工件。它是為冷軋鈑金加工設計的板材成型機械，廣泛應用于汽車、飛機制造、輕工、造船、集裝箱、電梯、鐵道車輛等行業的板材折彎加工。本成果用于板材折彎角度在線測量，具有無接觸、測量速度快、測量精度高且成本低等優點，市場前景光明。
